模块名称: 400MHz 瞬时带宽数字信号源
可选频率范围: 70–6000MHz
设置带宽范围: 5–400MHz
输出能力: 可同时输出 4 个频段,总带宽不超过 400MHz
射频输出功率: -34dBm~+20dBm(可定制)
数字衰减范围: 0–40dB
信号样式: 单音,双音,LFM,噪声,GFSK,ODFM
工作电压: 12.0–28.0V(常规 12V)
工作电流: ≤0.5A(12.0V)
通信接口: TTL / RS485
工作温度: -40°C–+65°C
射频接头: TX1、TX2(SMA)
外观尺寸: 114×63.5×19.5mm
外设接口: DB2ERC-2.54-3P、Type-C、5557 单排 2P
400MHz 瞬时带宽数字信号源覆盖 70–6000MHz 工作频率范围,支持 50–400MHz 信号带宽配置,可同时输出 4 个频段,总带宽不超过 400MHz。模块支持单音、双音、LFM、GFSK 与噪声等信号样式,输出功率可在 -14dBm 至 +20dBm 范围内定制,并提供 0–10dB 数字衰减调节,适用于多频段射频系统的项目配套与选型。

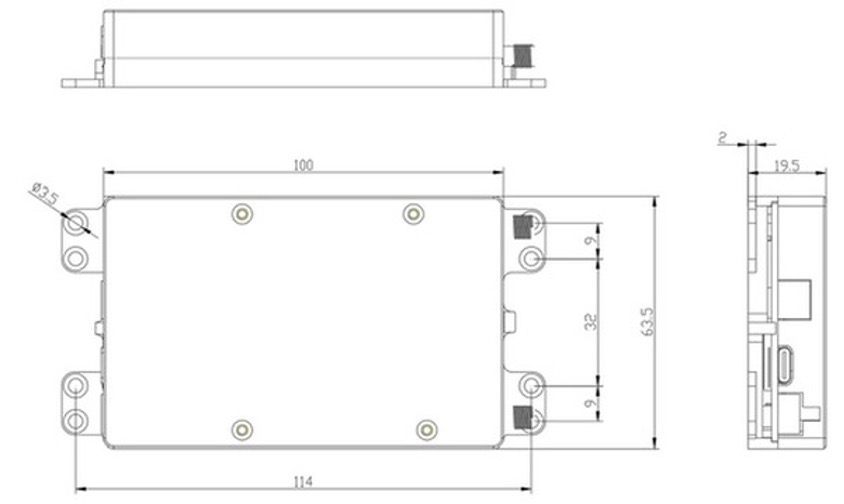

1.1.1 外形尺寸:
尺寸图 2.1.2–1
